混凝池干式安裝雙曲面攪拌機供貨范圍

包裝運輸和標識

杜安環保設備及備件的裝運保護、保存和準備；

雙曲面攪拌機廠家負責設備的銘牌

設備產地、國別及制造廠全名

設備的形式、型號、規格、外形尺寸、技術性能及有關參數

雙曲面攪拌機的特性曲線圖（效率、功率）

電機特性曲線，電機啟動特性

雙曲面攪拌機的總體布置圖

設備總裝圖

設備制造進度計劃

主要業績表及用戶證明

基礎螺栓布置詳圖和土建荷載

雙曲面攪拌機結構總裝圖

詳細的技術規格

零件材料和防護涂層說明

設備的外形尺寸和安裝、維修運行所需的空間要求

電氣原理圖及端子接線圖

控制原理圖

說明書或設備一覽表

供貨清單（包括名稱、數量、規格、性能參數、材質、產地）

備品、備件清單

設備的安裝、運行、維修手冊及使用說明書

電氣要求：

就地電控箱為攪拌機（器）成套供貨，電控箱至攪拌機（器）的電力、控制電纜及電纜固定件由設備單位供貨，有關控制箱及控制的技術要求見電氣和控制條款。

自控要求

每臺攪拌機（器）需實現就地一步化控制啟/停的功能并具有PLC遠程控制功能，其電控柜應至少帶有如下信號接口：

輸入信號（無源觸點）：開/停控制信號

輸出信號（無源觸點）：手/自動信號；

                      運行信號；

                      綜合故障信號。

無源觸點信號邏輯：所有信號為正邏輯信號；

信號觸點容量：220V，5A。

與廠區控制系統銜接

攪拌機（器）的信號和廠區控制器采用硬線連接。

混凝池干式安裝雙曲面攪拌機性能和結構說明：

雙曲面攪拌機適合于污水或污泥中運轉，工作時，在水下任何部位都不得掛帶纖維，保證池內各區攪拌均勻，整個池內不會有污泥沉淀。

雙曲面攪拌機能每日24小時連續運行, 設計使用壽命不小于20年。需在全浸沒條件下連續運行，在整個運行過程中須運行平穩、無振動，運行時間至少10000小時。

攪拌機軸功率應確保水體混合，保證池底平均流速≥300mm/s，電機功率大于實際軸功率的 1.15倍，并保證攪拌機在設計工況條件下不過載。

雙曲面攪拌機全部的重量受力應支撐在混凝土樓板上，葉輪的位置須接近于池底，底部不設軸承支撐，攪拌機傳動主軸應為整體設計與減速機直聯，不能為通過連軸器連接的分段式結構。通過懸臂式立軸與齒輪減速電機連接，并齒輪減速電機傳遞扭矩。

渦輪式葉輪應為圓錐體雙曲面形、半開式、錐面上帶有導流肋的形式。葉輪與軸的聯接必須采用沉孔螺母方式，不接受其它方式。

雙曲面攪拌機葉輪的轉向根據實際工藝的污水流態確定，可俯視為順時針或逆時針方向轉動。

電機減速機和安裝基座安裝固定在混凝土樓板上，電機設計符合IEC標準，F(xiàn)級絕緣，電源380V，3相，50HZ，防護等級IP65，每小時可啟動至少12次。

減速機與電機直連，減速機采用斜齒輪減速機，齒輪設計應符號DIN標準，齒輪材料為合金鋼，硬齒面，服務系數≥2.0，軸承額定壽命≥(L10)100000小時。

雙曲面攪拌機主要材料

攪拌機主軸高強度薄壁中空純玻璃鋼GRP或304不銹鋼軸

渦輪式葉輪玻璃鋼GRP

螺栓、螺母、墊圈不銹鋼304

基座碳鋼防腐

電控柜：不銹鋼304

雙曲面攪拌機防腐蝕

江蘇杜安環保制造雙曲面攪拌機的全部材料適用于污水廠的腐蝕環境，未經保護或非防腐性材料，按一般技術要求條款的規定進行處理。

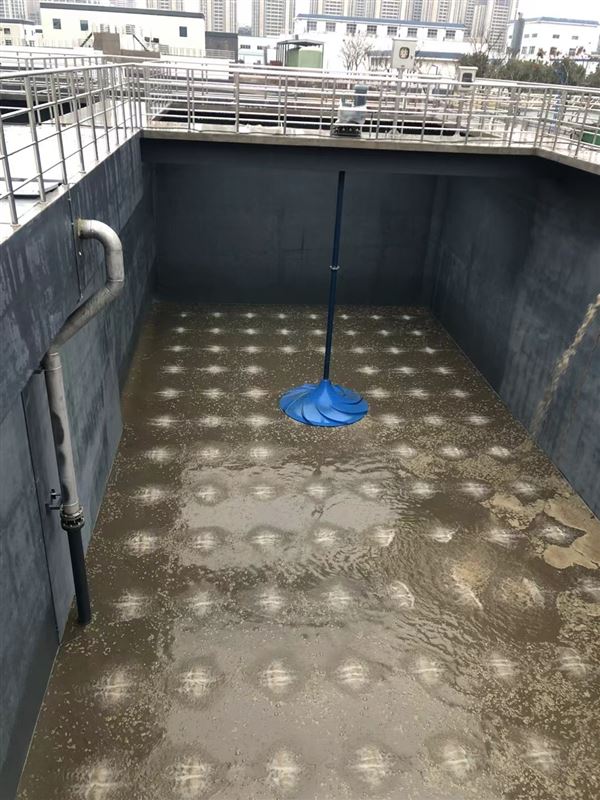

雙曲面攪拌機整機由驅動裝置和雙曲面葉輪體及安裝附件組成，為了滿足用戶不同工況條件下的使用，安裝分為干式(也稱立軸式)和潛水式兩種。干式安裝，將驅動裝置固定在工作橋上，通過傳動軸將動能傳至介質中的葉輪部件，它用于含固率高，水溫高，含有磨蝕性的液體中，由于葉輪具有自動糾偏功能，運行較平穩，減速機噪音小于60分貝。潛水式安裝，可免去橋架，采用潛水動力，利用設備自重定位，安裝靈活方便，適用在水深較深，且水質穩定，不含磨蝕性的水體，水溫不大于40℃，PH值6~9之間，其特點是無噪音，無視覺障礙。

雙曲面攪拌機檢驗和測試

設備出廠前應進行工廠檢驗及測試,并提供產品合格證或質量證明書。

安裝后，應按要求進行檢驗，保證其性能符合規定的指標。

攪拌器在無水條件下，點動空轉運行，應傳動平穩，無卡位和抖動現象。

應進行現場負載試驗，在設計工況條件下進行24小時的帶負載運行，運行電流不超過電機額定電流。測定攪拌器攪拌均勻度符合設計要求。

雙曲面攪拌器附件及資料

雙曲面攪拌器技術說明；模擬圖；基礎螺栓布置詳圖；電氣原理圖、配套電機接線圖、控制箱的接線圖及控制原理圖；針對本工程池型布置的攪拌機池底流態圖；防護涂層說明；產品手冊等相關資料。

雙曲面攪拌機玻璃鋼葉槳特點：使用壽命長，不易破碎或者斷裂，機械性能好。
